355紫外激光同軸視覺定位加工系統參數/圖片/應用/價格

產品描述：

奧萊光電高分辨率紫外激光同軸視覺定位加工光學系統采用紅色光源，使用范圍有視覺定位、視覺檢測、多個工件或者特征點視覺定位和檢測;在行業內通常用于激光打標和激光精密切割。

產品圖片：

光路原理：

內部的光路參考圖如右圖所示：

①、工件表面與相機感光面為一對共軛面;

②、攝像鏡頭是攝遠鏡頭設計;

③、激光器出射的激光依次鏡分光鏡反射至振鏡和場鏡中，并聚焦到工件表面進行激光完成激光加工;

內同軸視覺定位加工流程：

①、工件表面上的特征信息依次經過場鏡、振鏡，并透過分光鏡，經過攝像鏡頭成實像至相機上;

②、視覺軟件處理工件表面上的特征位置信息，得到并傳輸激光標刻的位置信息給到激光標刻軟件;

③、激光標刻軟件控制激光器出射激光，先經過分光鏡全反至振鏡內，再經過振鏡和場鏡，聚焦到工件表面上，在指定的位置進行激光加工。

系統調試流程：

1.安裝部件

? 安裝內同軸部件

? 將內同軸系統安裝到平臺上

? 取下振鏡和場鏡，安裝調光治具，在治具前后端均裝上調光十字叉絲

2.調試光路

? 稍微松掉固定分光鏡座的螺釘

? 旋轉偏心輪，調節分光鏡的方向，使激光從治具的中心左右位置中心出射

? 重新鎖緊分光鏡座的螺釘

3.調試同軸成像

? 重新安裝振鏡和場鏡，采用水平儀調節振鏡與工件的相對水平

? 調節Z軸的高度，使激光的焦平面在工件表面上

? 調節攝像鏡頭的調節手輪，使在工件表面上成像清晰

? 調節振鏡的水平，使的整個視野內的圖像清晰度堆成分布

? 微調振鏡水平，保證激光的打標均勻性

4.整機調試

? 調試整機的激光標刻幅面

? 采用激光標刻一個“十”字，旋轉相機的方向，使相機的X軸和Y軸與“十”字橫軸和豎軸分布平行

? 矯正視野畸變

? 視覺軟件處理

應用測試：

項目的視覺成像效果測試驗證，包括打光方式以及定位精度的評估測試，內同軸系統配置及光源配置選型

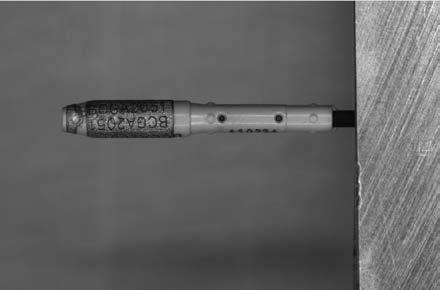

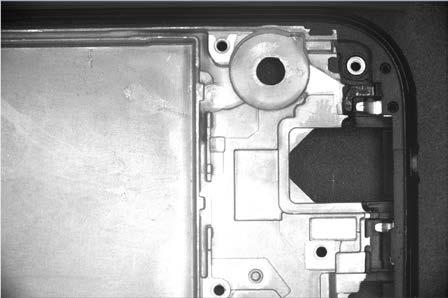

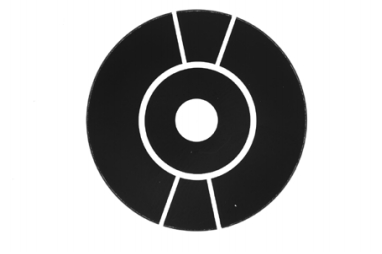

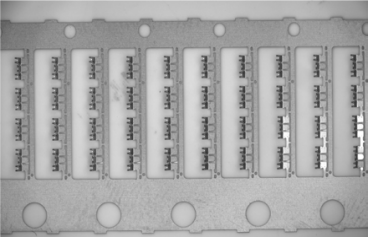

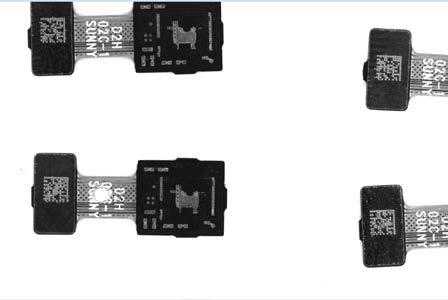

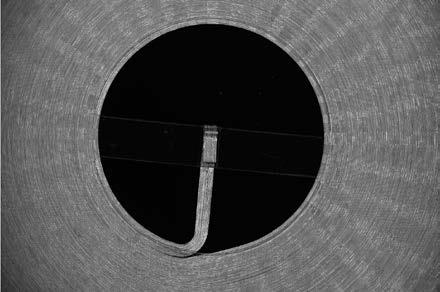

實際圖片
建議配置	F75攝像鏡頭/F210場鏡/ 1英寸相機/高角度環形紅光源	F63攝像鏡頭/F160場鏡/ 1英寸相機/低角度環形紅光源	F75攝像鏡頭/F100場鏡/ (2/3英寸相機)/高角度環形紅光源	F63攝像鏡頭/F170場鏡/ 1英寸相機/背光紅光源	F63攝像鏡頭/F170場鏡/ 1英寸相機/環形紅光源	F63攝像鏡頭/F160場鏡/ 1英寸相機/高角度環形紅光源
測試結果	視野：37.5mm×24.5mm 參考精度：0.013mm	視野：32.5mm×21.5mm 參考精度：0.012mm	視野：11mm×8.5mm 參考精度：0.007mm	視野：39mm×25mm 參考精度：0.014mm	視野：39mm×25mm 定位打標后，可讀取二維碼	視野：32.5mm×21.5mm 參考精度：0.018mm

振鏡內同軸與外同軸對比說明：
